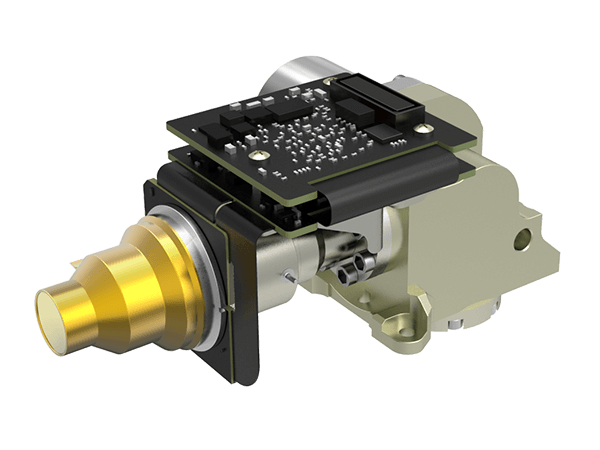

Охлаждаемые AD-модули серии EYAS имеют функцию предварительного усилителя для преобразования аналогового сигнала от охлаждаемых ИК-детекторов в выходной цифровой видеопоток. Он доступен с различными форматами разрешения и разными диапазонами волн. EYAS615B является членом семейства EYAS со встроенным детектором MWIR с большим массивом 640×512/15 мкм RS046.
С охлаждаемым модулем AD серии EYAS OEM-заказчики могут легко провести быстрые приемочные испытания детекторов GST, начать быструю вторичную разработку и сократить период разработки модулей и готовых продуктов на основе охлаждаемых инфракрасных детекторов.
Переносная система разведки
Система удаленного мониторинга
Система поиска и отслеживания
Система улучшения обзора в полете (EVS)
Мультисенсорная полезная нагрузка
Обнаружение газа
| Модель | EYAS615B |
| Производительность ИК-детектора | |
| Разрешение | 640×512 |
| Размер пикселя | 15 мкм |
| Криоохладитель | RS046 |
| Спектральный диапазон | 3,7 мкм ± 0,2 мкм ～ 4,8 мкм ± 0,2 мкм |
| Время охлаждения (25 ℃) | ≤5,5 мин |
| Типичный NETD | ≤18 мК |
| Рабочий режим | |
| Частота кадров | 1~50Гц регулируемый |
| Рабочий режим | снимок; Режим интеграции ITR/IWR; Режим Windows; анти-цветение |
| Электрические характеристики | |
| Стандартный внешний интерфейс | QSH 60 pin |
| Цифровое видео | Cameralink: вывод 16-битных необработанных данных |
| Внешняя синхронизация |
CC1: INT/Frame External Sync CC2: Внешняя синхронизация MC |
| Коммуникация | Последовательный порт Cameralink: TFG+/-, TC+/-; 9600 бит/с |
| Источник питания |
Канал 1 (панель обработки изображений): 5 В Канал 1 (криоохладитель): 12 В |
| Стабильное энергопотребление | 8 Вт |
| Размер (мм) | 122×88×59 |
| Масса | ≤400г |
| Рабочая Температура | -40°С ~ +60°С |
| Шок | Полусинусоидальная волна, 40 г 11 мс, 3 оси, 6 направлений, 3 раза в каждом |
| Вибрация | Автомобильный высокоскоростной транспорт GJB |
Для получения дополнительной информации нажмите кнопку ниже, чтобы загрузить продукт в формате PDF.
Загрузки
640×512 EYAS 615B Охлаждаемый рекламный модуль
